Générateur de fonction chinois FY-6800

Messagepar F6FLC » Lun 21 Jan 2019 15h00

Bonjour,

nous somme plusieurs ici à avoir acheté ce géné chinois dont le prix est de plus ou moins 70 € selon que c'est un 30 MHz ou un 60 MHz
la marque varie un peu selon le vendeur (origine FeelTech)
30 suffit largement, mais la différence de prix est faible
après quelques tests, mes impressions :
fonctionnement correct, grand choix de formes d'ondes
pas d'entrée de fréquence étalon, la précision est celle du quartz interne non thermostaté
tension de sortie affichée en volts crête/crête, donc diviser par 2,828 pour avoir la tension efficace sur du sinus
deux sorties indépendantes, une entrée fréquencemètre, maxi 100 MHz
pour modifier des valeurs, déplacer le curseur rouge avec les touches < ou > puis tourner la molette
pilotable par PC via USB, le logiciel est téléchargeable gratuitement (utilité ?)
pèse dans les 850 g
premier défaut, pour les plus de 40 ou 50 ans, lunettes indispensables, l'afficheur est très fourni mais les caractères sont petits, l'afficheur mesure 4 x 5 cm
la police est du type SERIF, classique sur les afficheurs chinois, je pense que de l'ARIAL aurait fait un peu moins chargé, mais pas important
le plus gros défaut constaté, en mode sweep, impossible de modifier la tension de sortie, il faut stopper le sweep, changer la tension est relancer le sweep, pas du tout pratique

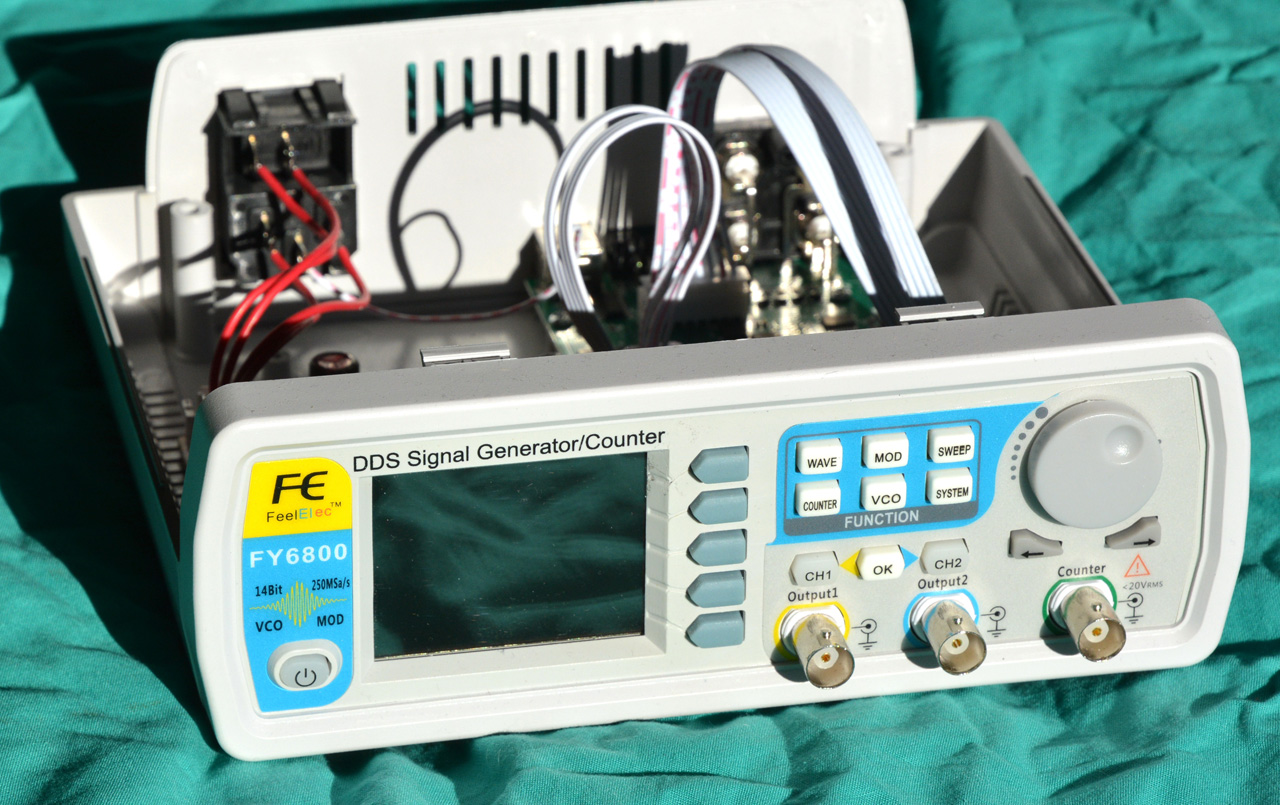

le jour où l'alim à découpage lâche, il est facile d'en refaire une classique, il y a de la place, il faut du + 5 V, + 12 V et - 12 V
quand il est éteint par le bouton en façade, l'alim reste sous tension, l'inter secteur est derrière
sinon, pour le prix, rien à redire
ce n'est pas de la pub, juste pour info





Michel...
F6FLC

Messages: 3723
Inscription: Mer 1 Juil 2009 22h32
Localisation: Antibes Alpes Maritimes

Re: Générateur de fonction chinois FY-6800

Messagepar gigot » Mer 23 Jan 2019 11h11

Bonjour,

Merci Michel pour cette présentation. :D
Est ce livré en kit?
Avez vous quelques oscillogrammes à nous montrer pour juger
de la qualité des signaux de sortie.

Salutations
Gigot
gigot

Messages: 45
Inscription: Mar 6 Jan 2009 19h01

Re: Générateur de fonction chinois FY-6800

Messagepar F6FLC » Mer 23 Jan 2019 13h51

Bonjour,

livré prêt à l'emploi
voilà quelques captures (liaison par 50 cm de RG-58U, pas avec une sonde)










Michel...
Dernière édition par F6FLC le Ven 15 Fév 2019 23h20, édité 3 fois.
F6FLC

Messages: 3723
Inscription: Mer 1 Juil 2009 22h32
Localisation: Antibes Alpes Maritimes

Re: Générateur de fonction chinois FY-6800

Messagepar F6FLC » Ven 25 Jan 2019 13h09

Voilà, les trois derniers on étés avec une charge de 50 ohms, les précédents non
le 40 Hz n'est pas très plat
la fréquence est notée en haut à droite, les temps de montée pour le carré est de 17 nS environ
c'est en bas à droite (Rise time)

Michel...
F6FLC

Messages: 3723
Inscription: Mer 1 Juil 2009 22h32
Localisation: Antibes Alpes Maritimes

Re: Générateur de fonction chinois FY-6800

Messagepar Philippe Bessières » Ven 25 Jan 2019 23h37

Bonsoir à tous,
Je suis moi même très satisfais du modèle que Bertrand Electro-bidouilleur a présenté sur sa chaine youtube

https://youtu.be/MReq0ubVKSs
:D
RFL-6497
Philippe Bessières

Messages: 419
Inscription: Mer 21 Jan 2015 12h52
Localisation: Île-de-France

Re: Générateur de fonction chinois FY-6800

Messagepar F6FLC » Lun 11 Fév 2019 13h56

Bonjour,

deux nouvelles mesures, précision et distorsion
fréquence mesurée à 1 kHz, moins de 3 millihertz d'erreur, excellent pour un quartz en l'air, fréquencemètre piloté GPS, dix fois plus précis que le rubidium :


et distorsion sur sinus à 1 kHz, mesurée avec un audio analyzer HP-8903B, quel que soit le niveau de sortie, 0,047%, excellent :


mesuré sortie en l'air sur tous niveaux de sortie jusqu'à 20 V C/C
sinon, chargé par 50 ohms, aussi bon jusqu'à 15 V C/C, mais entre 15 V et 20 V C/C (maxi), la disto monte à 3,5 %

Michel...
Dernière édition par F6FLC le Ven 15 Fév 2019 23h23, édité 2 fois.
F6FLC

Messages: 3723
Inscription: Mer 1 Juil 2009 22h32
Localisation: Antibes Alpes Maritimes

Re: Générateur de fonction chinois FY-6800

Messagepar f17439 » Lun 11 Fév 2019 19h56

Bonsoir à tous,

Parfait pour l'étude des figures de Lissajous :





Suite au post suivant.
f17439

Messages: 463
Inscription: Mar 8 Juil 2008 22h04
Localisation: Metz

Re: Générateur de fonction chinois FY-6800

Messagepar f17439 » Lun 11 Fév 2019 19h59





Bonne soirée,

Jean
f17439

Messages: 463
Inscription: Mar 8 Juil 2008 22h04
Localisation: Metz

Re: Générateur de fonction chinois FY-6800

Messagepar Pierrot du 82 » Lun 11 Fév 2019 20h14

Comment faisait Jules Antoine Lissajous (1822-1880) pour étudier ses fameuses figures sans tout ce matériel ?
:mrgreen: :lol:
Radio et appareils de mesure
General Radio, Férisol, Tektronix, Métrix, Heathkit et autres...
Pierrot du 82

Messages: 15613
Inscription: Dim 22 Aoû 2004 19h07
Localisation: Tarn-et-Garonne

Re: Générateur de fonction chinois FY-6800

Messagepar f17439 » Lun 11 Fév 2019 20h39

Avant Lissajous, il y a eu Nathaniel Bowditch qui a étudié ces courbes en 1815, puis Lissajous les a détaillées plus de quarante ans plus tard.

Perso je les ai étudiés il y a quelques décennies, à l'aide d'un petit oscillo CRC et de deux générateurs BF.
La dérive de ces trois appareils faisait que la courbe était impossible à stabiliser.

Alors de nos jours c'est quand même plus facile avec des appareils numériques.

Jean
f17439

Messages: 463
Inscription: Mar 8 Juil 2008 22h04
Localisation: Metz

Re: Générateur de fonction chinois FY-6800

Messagepar netru99 » Lun 11 Fév 2019 21h35

netru99

Messages: 44
Inscription: Dim 15 Jan 2017 23h06

Re: Générateur de fonction chinois FY-6800

Messagepar F6FLC » Ven 15 Fév 2019 23h45

Bonjour,

et si vous voulez une bonne marque américaine, le voilà sous le nom de Wavetek et le prix triplé :lol:


Michel...
F6FLC

Messages: 3723
Inscription: Mer 1 Juil 2009 22h32
Localisation: Antibes Alpes Maritimes

Re: Générateur de fonction chinois FY-6800

Messagepar F6FLC » Mer 20 Fév 2019 16h51

F6FLC

Messages: 3723
Inscription: Mer 1 Juil 2009 22h32
Localisation: Antibes Alpes Maritimes
