Quel est ce composant?

Demandes de datations, identifications, schémas, etc.

Modérateur: ModeR

Re: Quel est ce composant?

Messagepar F6FLC » Mer 31 Oct 2018 01h41

Bonjour,

en écrivant "471K" sur gogol, on trouve autant de capas que de varistors
sauf que les varistors on 10D ou 14D ou 20D devant 471K
mais les capas ont la tension maxi marquée
ici, ni l'un ni l'autre

https://www.google.com/search?q=471K&cl ... 28#imgrc=_

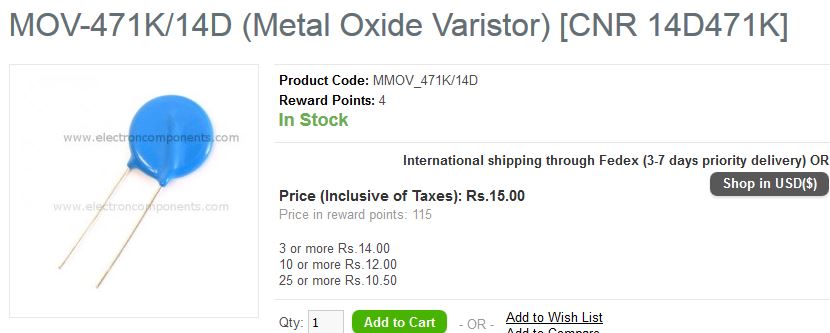

exemples :





il ne reste plus que le capacimètre pour départager !

Michel...
F6FLC

Messages: 3379
Inscription: Mer 1 Juil 2009 22h32
Localisation: Antibes Alpes Maritimes

Re: Quel est ce composant?

Messagepar F6FLC » Mer 31 Oct 2018 01h58

Et si on écrit "MYL 471K", on tombe entre autres sur ça :


(ici, c'est un gros modèle de 40 mm de diamètre)

et le spécs :


ce serait donc un varistor de 470 V fabriqué par Myl
mais si ça tolère jusqu'à 470V, ça ne protège pas des surtensions sur le 230V, ce serait plutôt pour le triphasé 400 V

Michel...
F6FLC

Messages: 3379
Inscription: Mer 1 Juil 2009 22h32
Localisation: Antibes Alpes Maritimes

Re: Quel est ce composant?

Messagepar jean_marc » Mer 31 Oct 2018 06h12

Bonjour,

Oui, rien à voir avec un condo... je pense que c'est un varistor metal oxyde. La série MYL est celle qui est concue pour protéger des hautes surtensions, type foudre ("L" pour Lightning).


A mon avis c'est bien ça... Pour du 230V on a + de 300V crête, il faut bien une marge de tôlérance.. Ca sert à protéger des fortes surtentions...

Amicalement. Jean-Marc
jean_marc

Messages: 1082
Inscription: Mar 14 Déc 2004 14h58
Localisation: Bouches du Rhône

Re: Quel est ce composant?

Messagepar Chris Don » Mer 31 Oct 2018 16h18

soyons plus précis :

MYL = varistor de protection foudre (Lighting) (pas le nom du fabricant)

K = tolérance 10%

nombre (471) = voltage nominal à 1mA DC (même principe de numérotation que les condos : deux chiffres significatifs et un multiplicateur (nombre de zéros). 471 = 470V)

voir par exemple: http://www.vatronics.com/VARISTOR/MYL.pdf

amicalement
L'expérience est directement proportionnelle à la quantité d'équipement détruit (Harrisberger's 4th Law of the Lab)
Chris Don

Messages: 976
Inscription: Sam 22 Oct 2005 22h21

Re: Quel est ce composant?

Messagepar F6FLC » Mer 31 Oct 2018 17h48

Bonjour,

j'ai recopié du tableau précédent "Manufacturer's Mark"
mais apparemment, ce n'est pas le fabriquant mais le type d'objet

Michel...
F6FLC

Messages: 3379
Inscription: Mer 1 Juil 2009 22h32
Localisation: Antibes Alpes Maritimes

Re: Quel est ce composant?

Messagepar Pierre Baudet » Mer 31 Oct 2018 18h18

Bonjour et merci pour ces dernières explications qui sont indubitablement les bonnes!
Pierre Baudet

Messages: 470
Inscription: Jeu 24 Mai 2007 09h25
Localisation: Yerres
